Пневмокамерный насос НО-324МА (Монжус)

Монжус 1200-6 модели НО-324МА предназначен для пневмотранспорта цемента из силосов на бетонорастворосмесительные установки и для внутрискладских перекачек цемента.

Работа изделия

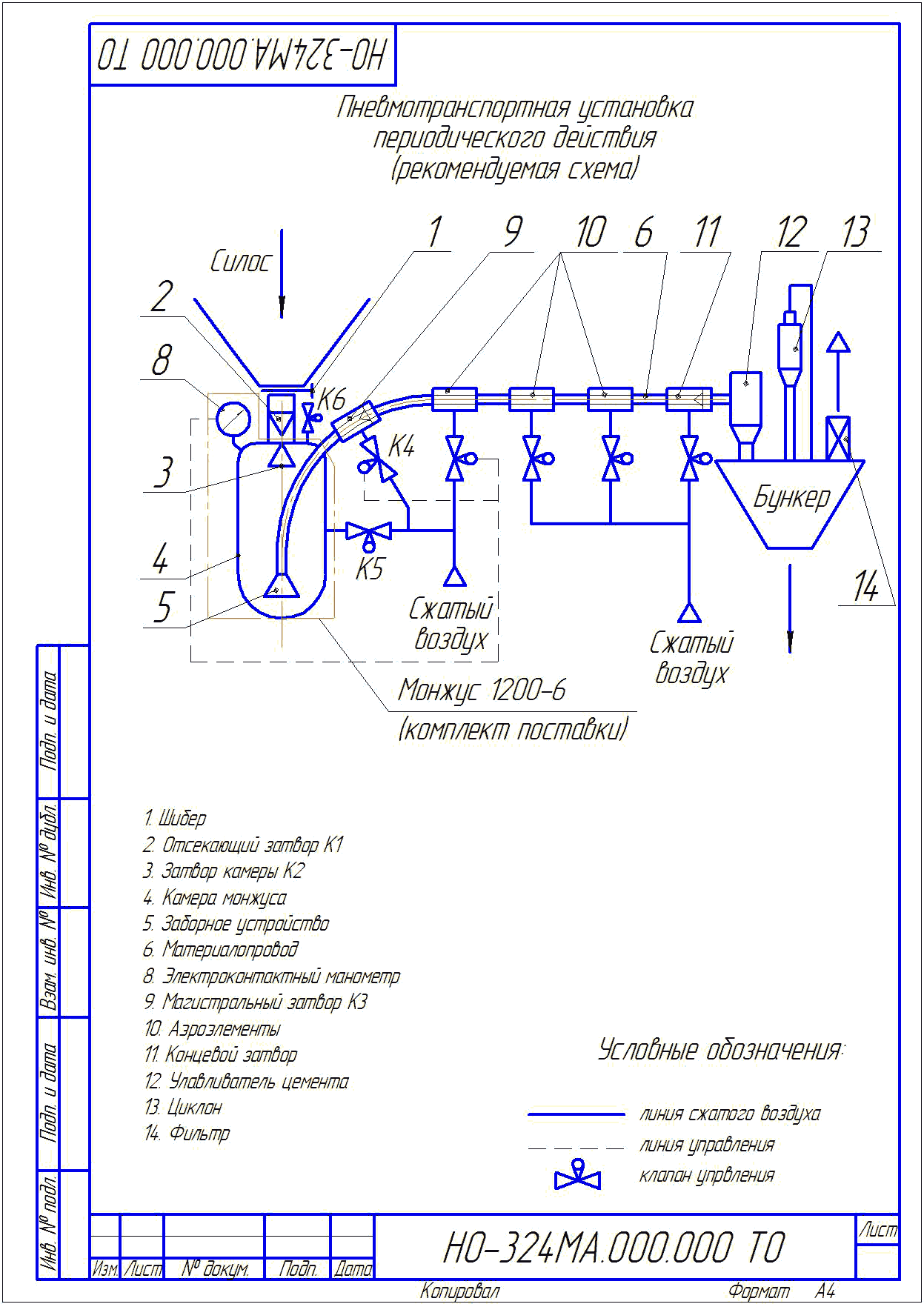

Работа "Монжуса" 1200-6" рассматривается в составе пневмотранспортной установки, выполненной в соответствии с рекомендациями, приведенными на Рис. "Пневмотранспортная установка периодического действия (рекомендуемая схема)".
Исходное положение узлов пневмотранспортной установки.

Первоначальная загрузка (запуск "Монжуса"):
открывается загрузочный клапан 3, открывается дисковый затвор 2 - цемент загружается в камеру.
Окончание загрузки определяется срабатыванием по времени и уточняется опытным путём. На время загрузки включается вибратор, устанавливаемый на корпусе приёмного бункера.

Разгрузка

В заданной последовательности закрываются дисковый затвор 2, через 3 секунды загрузочный клапан 3, клапан сброса воздуха К6, открывается напорный клапан К5.
После создания в камере рабочего давления срабатывания электроконтактного манометра 8 открывается магистральный затвор 9.
Камера разгружается.
В заданной последовательности: открывается клапан продувки К4, одновременно закрывается напорный клапан К5, магистральный затвор 9, после чего открывается клапан сброса воздуха К6.
Одновременно производится обдувка разделительной мембраны электро-контактного манометра 8.
Окончание продувки магистрального трубопровода - по нижнему пределу срабатывания электроконтактного манометра 8 или при открывании магистрального затвора.

Загрузка в автоматическом режиме

После падения давления в камере до нуля и срабатывания электро-контактного манометра 8 по нижнему пределу, в заданной последовательности: открывается загрузочный клапан, открывается дисковый затвор. Далее цикл повторяется.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальный внутренний диаметр,мм	1200
Номинальная ёмкость, м³	1,25
Условный проход транспортного трубопровода,мм	150
Рабочее давление в камере, наиб.,МПа	0,6
Номинальное давление сжатого воздуха в линии управления пневмоцилиндрами,МПа	0,63
Условный проход загрузочного патрубка,мм	300
Средняя техническая производительность,т/ч	40...60
Удельный расход сжатого воздуха, м³/т	0,685**
Приведённая дальность подачи,м	400**
в том числе высота подачи,м	35**
Габаритные размеры, наиб.
Длина,мм	1456
Ширина,мм	1456
Высота,мм	2470
Масса, (не более),кг	1500

** - параметры технологические расчетные. Приведены для схемы транспортирования цемента в "плотном слое". Определяются расчетом в каждом конкретном случае для пневмотранспортной установки в целом в зависимости от выбранной схемы пневмотранспорта, давления воздуха, концентрации материала и трассы трубопроводов.
