Леса строительные клиновые

Леса стоечные приставные клиновые ЛСПК-40 и ЛСПК-80

Леса стоечные приставные клиновые предназначены для отделочных и ремонтных работ на фасадах зданий высотой 40 м и 80 м (с возможностью увеличения высоты до 120 м посредством специальной сборки). Леса допускают также возможность использования в качестве:
• Защитного экрана.
• Силового каркаса при реконструкции кирпичных зданий.
• Временных сооружений различного типа, например, трибун, временных павильонов, стелажей и т.д.
• Строительных вышек, подмостей.

Леса могут оснащаться декоративными щитами, закрывающими фасад ремонтируемого здания, или щитами с теплоизоляцией, что обеспечивает возможность проведения работ в холодное время года.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Максимальная высота лесов, м

40 / 80

Высота рабочего яруса, м

2

Шаг стоек вдоль стены, м

2,5

Расстояние между стойками, м

1,25

Количество ярусов настила, одновременно укладываемых на леса, шт

4

Нормативная поверхностная нагрузка, кг/м2

200

Масса лесов на 1000 м2, т

11,33

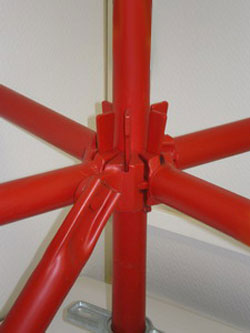

Леса стоечные приставные клиновые представляют собой пространственную каркасно-ярусную систему, смонтированную из труб – стоек, поперечин, связей, ограждений, которые соединяются между собой диском с отверстиями, скобой с фиксациями клином.
Крепление лесов к стене производится при помощи металлических саморасклинивающихся пробок, закладываемых в пробиваемые в стене отверстия диаметром 35 мм.

Комплект поставки на площадь фасада h=40, l=25 клиновые леса.

Наименование

Количество

1

Стойка 4 м

208

2

Связь

420

3

Башмак

22

4

Стойка 2 м

24

5

Поперечина

231

6

Ограждение

64

7

Ограждение

2

8

Связь

83

9

Лестница

19

10

Пробка

83

Примечание: В комплект лесов деревянные щиты не входят. Они могут быть изготовлены нами по отдельной заявке заказчика.

Стойки – несущие элементы каркаса лесов вертикальной плоскости, стыкующиесяся между собой по принципу «труба в трубу» до необходимой высоты. Стойки выпускаются двух типоразмеров: 2 и 4 метра длиной.

Лестница – служит для подъёма на ярусы лесов.

Связи – элементы, соединяющие стойки лесов между собой по горизонтали, параллельно плоскости фасада здания; служат основанием для рабочих настилов, перилами ограждения рабочих ярусов и лестничных маршей, а так же в качестве диагоналей каркаса лесов. Связи L=230 мм осуществляют крепление лесов к стене крюками и втулками, смонтированными в фасаде ремонтируемого здания.

Пробка – имеет следующую конструкцию: при вращении конусная гайка раздвигает щеки, закрепленные на той же оси, и расклинивает пробку в отверстии. После расклинивания пробка выдерживает по нормали усилие в 300 кг. Пробки рассчитаны на многоразовое применение.

Щиты настила изготавливаются из досок толщиной 25 мм, укладываются на продольные связи перпендикулярно стене. Щиты не окращены и не имеют антисептической пропитки.

Башмак (подпятник) – регулируемое по высоте основание нижнего ряда вертикальных стоек.

Поперечины – элементы, соединяющие стойки лесов между собой по горизонтали перпендикулярно плоскости фасада здания; служат основанием для рабочих площадок, торцовыми перилами рабочих ярусов; часть поперечин крепится к стене здания с помощью пробок для придания жесткости каркасу лесов и предотвращения его опрокидывания или завала. Поперечины имеют проушину для крепления к стене здания.

Ограждения – служат для ограждения рабочих ярусов лесов и лестничных площадок.

Основные этапы монтажа:
1. I ЭТАП. На подготовленной площадке установить деревянные подкладки и башмаки.
2. II ЭТАП. В башмаки вставить попарно чередующиеся стойки (короткие и длинные, длинные и длинные, короткие и длинные, и т.д.) и закрепить хомутами этой стойки с продольными связями длинными первого яруса и поперечинами.
3. III ЭТАП. На высоте 2м нарастить короткие стойки и закрепить их с поперечинами и продольными связями второго яруса. На продольные связи уложить щиты настила и установить бортовые доски. Установить лестницу.
4. IV ЭТАП. Такой порядок монтажа повторить до необходимой высоты лесов. Установить ограждения. Стойки лесов через связи, пробки, закрепить к стене здания.
