Краны консольные
Кран консольный электрический стационарный с механическим поворотом консоли ККМ-7
Стационарные краны применяются главным образом в цехах машиностроительных заводах для обслуживания отдельных агрегатов, так и для работы на открытом воздухе с температурой окружающей среды -40 +40 градусов по Цельсию. Кран консольный обеспечивает подъем груза с перемещением его в горизонтальной плоскости. Краны изготовлены в соответствии с ГОСТ 19811-90. Грузоподъемность кранов от 0,5 до 3,2 тонн. Высота подьема грузов колеблется от 2 до 4 метров.
Краны электрические стационарные с ручным и механическим поворотом консоли (в дальнейшем краны), групп режимов работы 2К – 4К (ГОСТ 25546) с электрической талью по ГОСТ 22584 или зарубежного производства с технической характеристикой аналогичной электроталям по ГОСТ 224584, грузоподъемностью 0,25т; 0,5т; 1т и 2т, 3,2т.
Краны изготавливаться в соответствии с ГОСТ 19811, «Правилам устройства и безопасной эксплуатации грузоподъемных кранов» ПБ 10-382-00, «Правилам устройства электро-установок».
Краны изготавливаются в климатическом исполнении У, категории размещения 1, 2 и 3 по ГОСТ 15150 для температур эксплуатации от -20 до +40 С, от -40 до +40 С.
Не допускается эксплуатация крана во взрывоопасной и пожароопасной среде, в помещениях с большой влажностью в атмосфере, насыщенной парами кислот и щелочей.

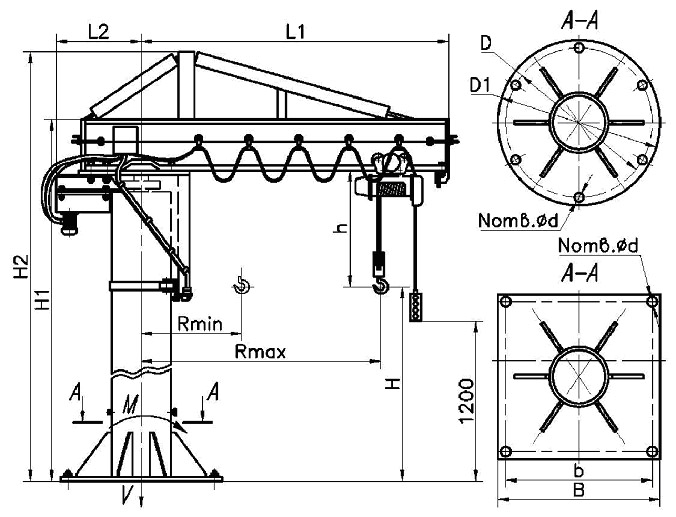

| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||||||||||
| Грузо подъ ность, т | Вылет | Высота подъ Н, м | Рассто | L2, мм, не более | h*, мм | Высота крана | Статическая нагрузка на строительную конструкцию, неболее | Конст не более | Размеры крепления, | мм | |||||
| D1 (В) | D (Ь) | d | N | ||||||||||||
| Rmin * ММ | Rmах, ММ | ||||||||||||||
| HI, м, неболее | Н2, м, неболее | верт. V, кН | момент М, кНм | ||||||||||||
| 0,50 | 700 | 2500 | 2,0-4,0 | 2870 | 860 | 780 | 3,02- 5,02 | - | 18,00 | 16,00 | 1245 | 1050 | 900 | 33 | 6 |
| 3200 | 3570 | 18,50 | 23,00 | 1346 | |||||||||||
| 4000 | 2,0-4,0 | 4370 | 3,02- 5,02 | 3,52-5,52 | 19,50 | 31,00 | 1436 | ||||||||
| 5000 | 4,0-5,0 | 5370 | 5,02- 6,02 | 5,52-6,52 | 20,10 | 38,00 | 1506 | ||||||||
| 6300 | 5,0 - 6,3 | 6670 | 6,02-7,32 | 6,52-7,82 | 26,00 | 51,00 | 2063 | 1250 | 1100 | 40 | 8 | ||||
| 1,00 | 750 | 2500 | 2,0-5,0 | 2920 | 860 | 855 | 3,155-6,155 | - | 24,90 | 31,00 | 1453 | 1050 | 900 | 33 | 6 |
| 3200 | 3620 | 25,30 | 45,00 | 1491 | |||||||||||
| 4000 | 2,0-4,0 | 4420 | 3,215-5,215 | - | 31,60 | 59,00 | 2018 | ||||||||
| 5000 | 4,0-5,0 | 5420 | 5,215-6,215 | 5,715-6,715 | 34,60 | 72,00 | 2415 | ||||||||
| 6300 | 5,0 - 6,3 | 6720 | 6,215-7,515 | 6,715-8,015 | 37,60 | 93,00 | 2700 | 1250 | 1100 | 40 | 8 | ||||
| 2,00 | 750 | 2500 | 2,0-5,0 | 2970 | 860 | 1150 | 3,51-6,51 | - | 43,00 | 60,00 | 2280 | 1250 | 1100 | 40 | 8 |
| 3200 | 3670 | 45,00 | 80,00 | 2420 | |||||||||||
| 4000 | 2,0-5,0 | 4470 | 3,51-6,51 | 4,01-7,01 | 47,00 | 108,00 | 2666 | ||||||||
| 5000 | 5470 | 50,00 | 130,00 | 2924 | |||||||||||
| 6300 | 5,0 - 6,3 | 6770 | 6,51-7,81 | 7,01-8,31 | 53,00 | 168,00 | 3211 | 1450 | 1300 | 40 | 8 | ||||
| 3,20 | 850 | 2500 | 2,0-4,0 | 3050 | 860 | 1310 | 3,76-5,76 | - | 59,50 | 90,00 | 2296 | 1450 | 1300 | 40 | 8 |
| 3200 | 3750 | 62,50 | 125,00 | 2551 | |||||||||||
| 4000 | 4,0-5,0 | 4550 | 5,76-6,76 | 6,26-7,26 | 65,50 | 168,00 | 3213 | ||||||||
| 870 | 5000 | 5,0 - 6,3 | 5550 | 6,76-8,06 | 7,26-8,56 | 70,50 | 200,00 | 3673 | |||||||
| 6300 | 5,0 - 6,3 | 6850 | 6,76-8,06 | 7,26-8,56 | 76,50 | 258,00 | 4268 | 1550 | 1400 | 48 | 1 6 | ||||
| 7000 | 7550 | 84,50 | 336,00 | 5200 | |||||||||||
