Масляные трансформаторные подстанции прогрева бетона

Комплексная трансформаторная подстанция КТПТО 80 — 96У1

Комплексные трансформаторные подстанции используются для термообработки грунта и бетона. Комплексные трансформаторные подстанции КТПО 80-96У1 работают от трехфазного переменного тока, имеющего мощность, равную 80кВА, от напряжения в 380В, с частотой 50Гц.

Данные подстанции необходимы для различных способов электротермообработки (в частности, электроподогрева) мерзлого грунта и бетона, при этом процессе температура регулируется автоматически.

Также комплексные трансформаторные подстанции КТПО 80-96У1 применяются для временного освещения строительных площадок и питания ручного трехфазного электрического инструмента.

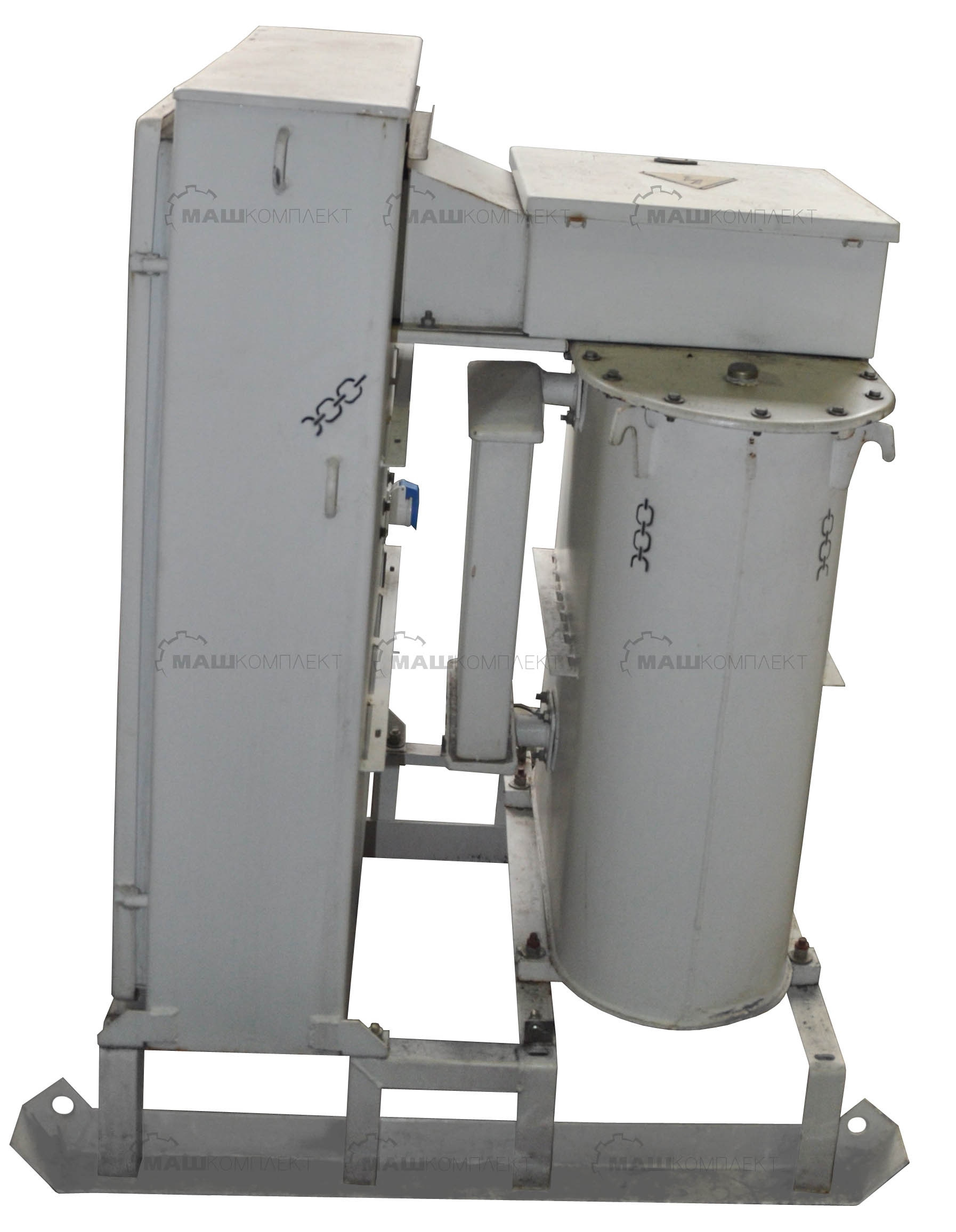

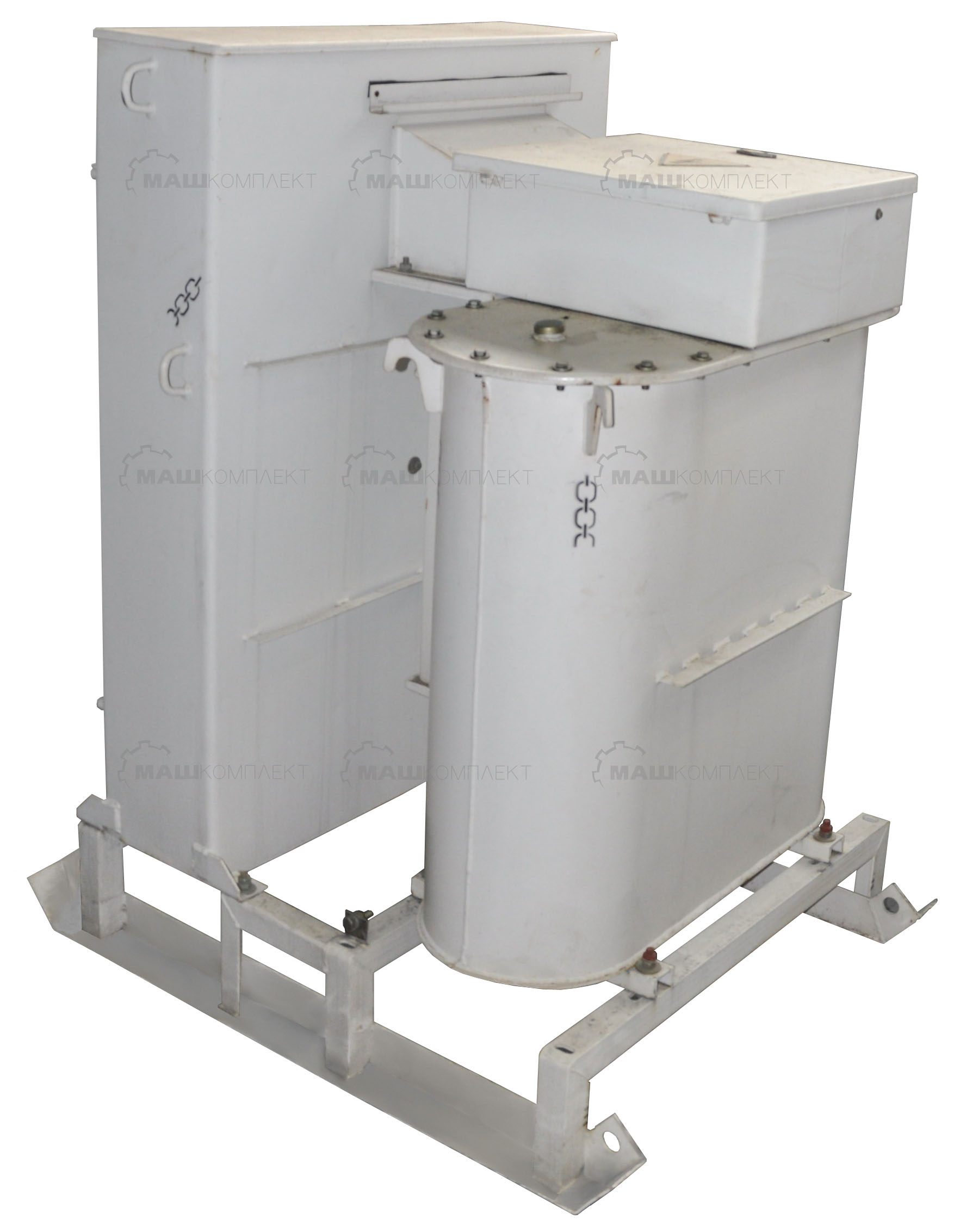

Конструкция комплексной трансформаторной подстанции КТПТО 80 – 96У1 включает в себя шкаф управления, силовой трансформатор с кожухом и салазки.

Постепенное равномерное затвердевание бетона достигается за счет подключения комплексной трансформаторной подстанции КТПТО 80 – 96У1 к прогревочному проводу ПНСВ, который находится внутри бетонной конструкции. При нагреве провода ПНСВ происходит прогрев бетона, при этом исключено появление в смеси кристаллизованной воды. Именно поэтому бетонная смесь становится очень прочной, ведь именно вода разрушает структуру бетона.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальная мощность силового трансформатора, кВА

80

Номинальное напряжение на стороне ВН, В

380

Ступени напряжения на холостом ходу на стороне СН, В

55 / 65 / 75 / 85 / 95

Ток на стороне СН при напряжении 55-65 В, А

520

Ток на стороне СН при напряжении 75-85-95 В, А

471

Номинальная мощность обмотки НН силового трансформатора, кВА

2,5

Номинальное напряжение на стороне НН силового трансформатора, В

42

Номинальная мощность независимого источника питания, кВА

2,5

Зона автоматического регулирования температуры электропрогрева, °С

20-100

Габариты, мм

1470х1015х1210

Масса, кг

700
