Хомуты

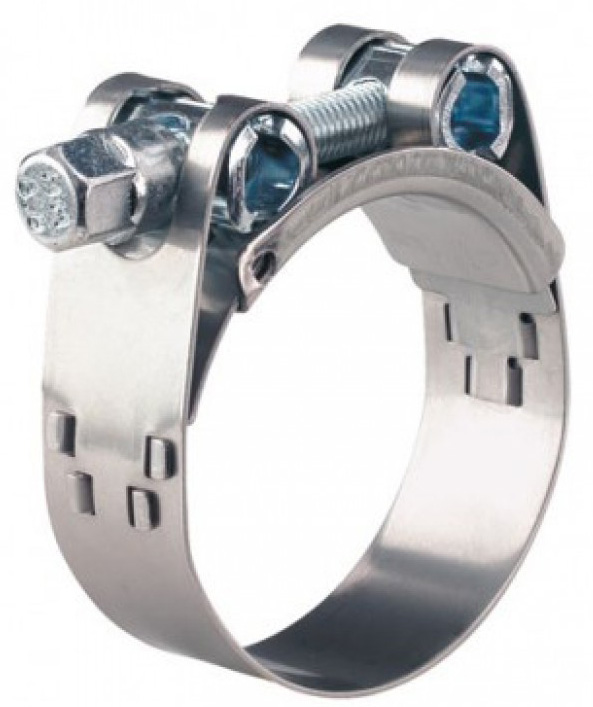

Хомуты одноболтовые
Хомуты применяется для фиксации и герметизации шлангов на выходном патрубке, штуцере или ремонтном соединении. Диаметр хомута в свободном (не затянутом) положении должен несколько превышать наружный диаметр шланга.
|
Размер, мм |
Толщина ленты, мм |
Размер болта, мм |
|
|
ход |
ширина |
||
|
17-19 |
18 |
0,6 |
М5х45 |
|
20-22 |
18 |
0,6 |
М5х45 |
|
23-25 |
20 |
0,8 |
М6х35 |
|
26-28 |
20 |
0,8 |
М6х35 |
|
29-31 |
20 |
0,8 |
М6х35 |
|
32-35 |
20 |
0,8 |
М6х35 |
|
36-39 |
20 |
0,8 |
М6х50 |
|
40-43 |
20 |
0,8 |
М6х50 |
|
44-47 |
23 |
1,2 |
М8х60 |
|
48-51 |
23 |
1,2 |
М8х60 |
|
52-55 |
23 |
1,2 |
М8х60 |
|
56-59 |
23 |
1,2 |
М8х60 |
|
60-63 |
23 |
1,2 |
М8х60 |
|
64-67 |
23 |
1,2 |
М8х70 |
|
68-73 |
23 |
1,2 |
М8х70 |
|
74-79 |
23 |
1,2 |
М8х70 |
|
80-85 |
23 |
1,2 |
М8х70 |
|
86-91 |
23 |
1,2 |
М8х70 |
|
92-97 |
23 |
1,2 |
М8х70 |
|
98-103 |
23 |
1,2 |
М8х70 |
|
104-112 |
23 |
1,2 |
М8х70 |
|
113-121 |
23 |
1,2 |
М8х80 |
|
122-130 |
23 |
1,2 |
М8х80 |
|
131-139 |
23 |
1,2 |
М8х80 |
|
140-148 |
23 |
1,2 |
М8х80 |
|
149-161 |
23 |
1,2 |
М8х80 |
|
162-174 |
23 |
1,2 |
М8х80 |
|
175-187 |
26 |
1,7 |
М10х90 |
|
188-200 |
26 |
1,7 |
М10х90 |
|
201-213 |
26 |
1,7 |
М10х100 |
|
214-226 |
26 |
1,7 |
М10х100 |
|
227-239 |
26 |
1,7 |
М10х100 |
|
240-252 |
26 |
1,7 |
М10х100 |
