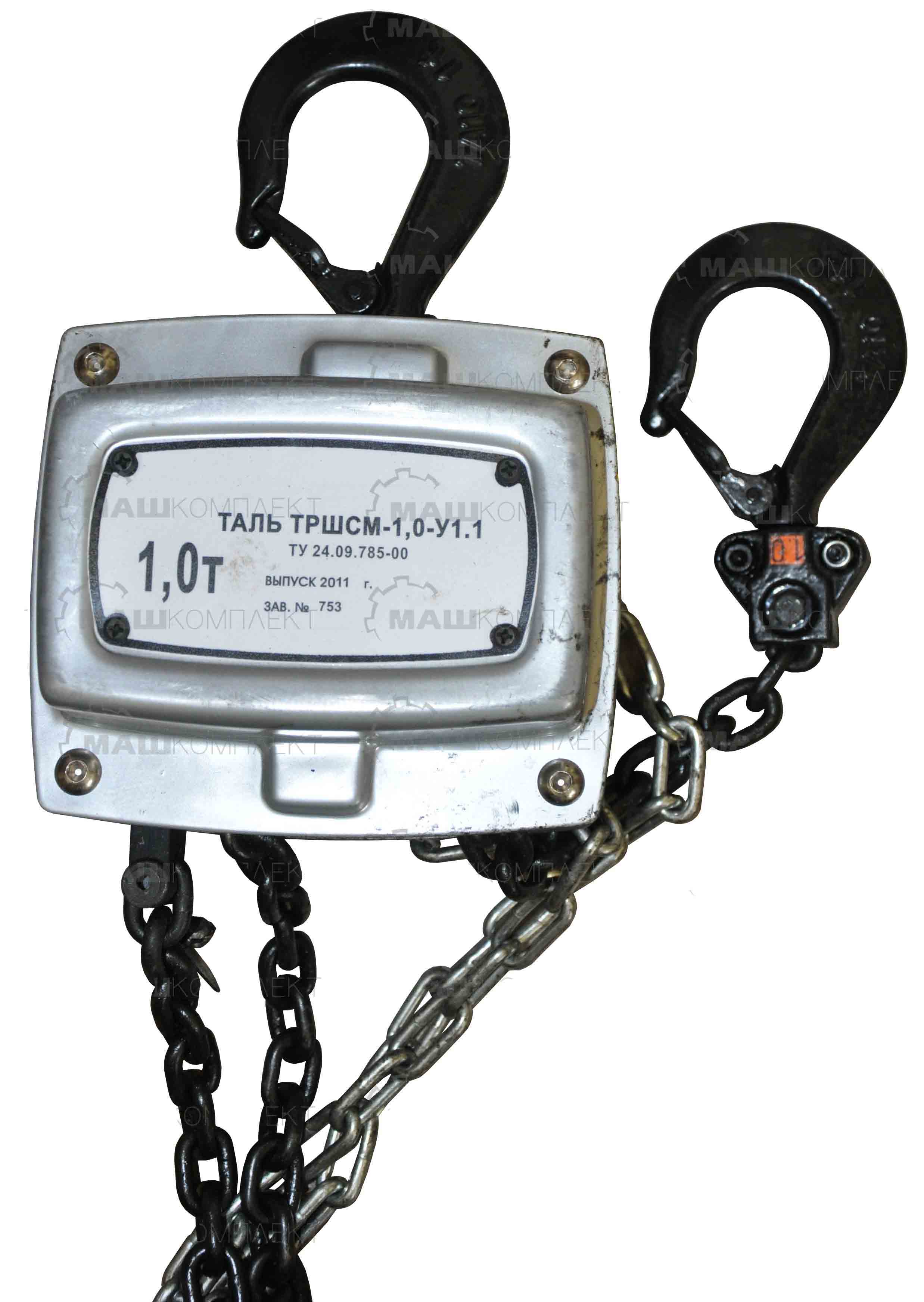

Тали ручные стационарные ТРШСМ грузоподъёмность 0,5–1,0–2,0–3,2–5,0 тонн

Тали ручные шестеренные стационарные модернизированные ТРШСМ предназначены для подъёма, удержания в поднятом положении и опускания груза массой соответственно маркировке (0,5–1,0–2,0–3,2–5,0 тонн) в режиме не выше группы режима 1 М по ГОСТ 25835.
При комплектовании кошкой таль ручная ТРШСМ может применяться для перемещения груза по монорельсовому пути двутаврового профиля.

Тали ТРШСМ могут эксплуатироваться в закрытом помещении и на открытом воздухе. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.

 Отличительные особенности:
• Поворотный (поворачивающийся на 360°) кожух тяговой цепи с направляющими для цепи позволяет управлять движением груза из любого положения — т. е. находясь в удалении от груза или находясь над ним, что значительно повышает безопасность работы.
• При помощи тали ТРШСМ возможно осуществлять не только вертикальный подъём и опускание груза, но и тянуть его горизонтально.
• Ручные тали ТРШСМ имеют низкую строительную высоту, что позволяет работать в условиях ограниченного пространства.
• Прочность и длительный срок службы талей ТРШСМ обеспечивается соблюдением технологических процессов при изготовлении элементов её механизма.
• Плавное движение грузовой цепи обеспечивается благодаря направляющим цепи и упрочненной грузовой звездочке.
• Тали ТРШСМ требуют минимального технического обслуживания, таль легко разбирается, не требует при обслуживании специальных инструментов.
• Тали ТРШСМ изготавливаются со стандартной высотой подъёма 3, 6, 9 и 12 метров. На заказ возможно изготовление талей с большей высотой подъёма, что возможно в связи с конструкцией тормоза, не допускающей его перегрева.

 Основные отличия талей ТРШСМ от талей ТРШСп
• Тали ручные ТРШСМ грузоподъёмностью 2,0 и 3,2 тонны имеют одну ветвь грузовой цепи, в отличие от двух и трёх ветвей на талях ТРШСп соответствующей грузоподъёмности.
• Таль ручная ТРШСМ-0,5 имеет меньший вес, габаритные размеры, строительную высоту и (главное) меньшую цену, чем таль ТРШСп-0,5.
• Модельный ряд выпускаемых талей дополнен двухветвевой талью ТРШСМ-5,0 грузоподъёмностью 5 тонн.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТРШСМ-0,5

ТРШСМ-1,0

ТРШСМ-2,0

ТРШСМ-3,2

ТРШСМ-5,0

Грузоподъёмность, кг

500

1000

2000

3200

5000

Количество ветвей цепи

1

1

1

1

2

Цепь dxp, мм

5×15

6×18

8×24

10×30

10×30

Прогон тяговой цепи на 1 м подъёма, м

30

49

71

87

174

Усилие на тяговой цепи при номинальной нагрузке, даН

21

30

32

38

34

Масса при стандартной высоте подъёма 3 м, кг

9

13

20

29

38

 • Таль ручная ТРШСМ состоит из механизма тали, тяговой и грузовой круглозвенных цепей, нижней подвески. В комплект поставки входит: Таль — 1шт. Подвеска нижняя — 1шт. Тяговая цепь — 1шт. Грузовая цепь — 1шт. Паспорт — 1шт. Тара (картонная коробка или деревянный ящик) — 1шт. По согласованию с потребителем возможна поставка тали без тары.
• Грузовая цепь на всех талях ТРШСМ — высокопрочная (8класс прочности) калиброваная, круглозвенная. Калибр цепи (диаметр проволоки х шаг) для талей каждой грузоподъемности указан в таблице выше. Тяговая (ручная) цепь на всех талях ТРШСМ — стальная круглозвенная, 5×26 мм, оцинкованная.
• Запрещается применение талей ТРШСМ для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах.
• Изготовитель гарантирует работоспособность тали при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
