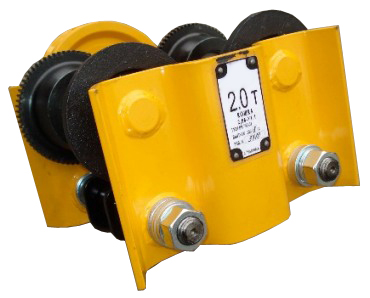

Кошки ручные грузоподъёмность 0,5–1,0–2,0–3,2 тонны (общепромышленного и взрывобезопасного исполнения)
Кошки и тележки ручные предназначены для перемещения тали ручной грузоподъёмностью 0,5; 1,0; 2,0; 3,2 т с грузом в цехах, на складах и монтажных площадках при небольших грузопотоках с малыми скоростями перемещения грузов.
Монтируются на однорельсовых двутавровых балках (номера балок по ГОСТ 8239 ГОСТ 19425 в зависимости от грузоподъёмности кошки см. в таблице ниже). Кошки ручные также используются для оборудования ручных кранов.
Кошки соответствуют исполнению У1.1 по ГОСТ 15150. Эксплуатация кошек разрешается при температуре окружающей среды не ниже минус 40 град С.
Производятся кошки ручные (тележки) двух типов:
• типа А — без привода механизма передвижения;
• типа Б — с приводом механизма передвижения.
Кошки и тележки изготавливаются также во взрывобезопасном исполнении (ВБИ). Конструкция кошек и тележек взрывобезопасного исполнения в целом соответствует конструкции кошек общепромышленного исполнения той же грузоподъёмности.
Область применения кошек (тележек) ВБИ — взрывоопасные зоны классов ВIа и ВIIa согласно гл. 7.3 ПУЭ с категорией взрывоопасных смесей IIA и IIB, температурных групп Т1, Т2 и Т3.
Взрывозащищенность кошек (тележек) обеспечивается за счёт применения материалов неопасных в отношении фрикционных искр при трении и соударении, а также ограничения максимальной температуры деталей механизма до безопасных значений (150 град С).
Кошки ручные ВБИ допущены для работы во взрывоопасных зонах, согласно ГОСТ Р 51330.13-99 (МЭК 60079-1496) и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.
Техническое обслуживание (для кошек и тележек всех типов и грузоподъемностей) заключается в проверке качества затяжки гаек на оси и внешнем осмотре узла подвески тали.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
К0,5А |
К1,0А |
К1,0Б |
Т2,0А |
К2,0Б |
Т3,2А |
К3,2Б |
|
Грузоподъёмность, т |
0,5 |
1,0 |
1,0 |
2,0 |
2,0 |
3,2 |
3,2 |
|
Масса (без цепей), кг, не более |
7,0 |
13,0 |
14,0 |
20,0 |
20,0 |
33,0 |
33,0 |
|
Уклон рабочих поверхностей подвесных путей, мм |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
|
Радиус закругления подвесного пути, м, не менее |
1,0 |
1,0 |
1,0 |
1,6 |
1,6 |
2,0 |
2,0 |
|
Усилие на тяговой цепи механизма передвижения, Н, не более |
– |
– |
95 |
– |
145 |
– |
175 |
|
Высота установки, м |
– |
– |
3, 6, 9, 12 |
– |
3, 6, 9, 12 |
– |
3, 6, 9, 12 |
|
Номер двутавровой балки ГОСТ 8239 |
14, 16, 18, 20, 22, 24 |
16, 18, 20, 22, 24, 27 |
16, 18, 20, 22, 24, 27 |
20, 22, 24, 27, 30 |
20, 22, 24, 27, 30 |
22, 24, 27, 33, 36 |
22, 24, 27, 33, 36 |
|
Номер двутавровой балки ГОСТ 19425 |
18М, 24М |
18М, 24М, 30М, 36М |
18М, 24М, 30М, 36М |
24М, 30М, 36М |
24М, 30М, 36М |
24М, 30М, 36М, 45М |
24М, 30М, 36М, 45М |
В комплект поставки кошек (тележек) входят:
• тип А (без механизма передвижения) — кошка в сборе, упаковка, паспорт
• тип Б (с механизмом передвижения) — кошка в сборе, тяговая цепь, упаковка, паспорт.
Эксплуатация, техническое освидетельствование и надзор за техническим состоянием кошки должны осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъёмных кранов».
К работе с кошкой допускаются лица, прошедшие соответствующую подготовку и инструктаж при наличии соответствующего документа.
Не допускается нахождение людей и производство работ в зоне работы кошки.
Техническое обслуживание заключается в проверке качества затяжки гаек на оси и внешнем осмотре узла подвески тали. При ослаблении затяжки гайки подтянуть.
