Автобетоносмесители

Автобетоносмесители

Автобетоносмесители предназначены для доставки готовой бетонной смеси потребителям с сохранением её свойств в пути следования и выгрузки в место укладки или бетонотранспортные устройства, а также приготовления бетонной смеси из сухих компонентов на строительном объекте.

Эксплуатируются в любых климатических условиях при температуре от –20 °С до + 40 °С. По отдельным заказам изготавливается «зимний» вариант технологического оборудования (смесительный барабан и водобак) с термоизоляцией оригинальной конструкции из современных материалов с высокими теплоизоляционными свойствами, обеспечивающая надежную защиту бетонной смеси в условиях низких температур до – 40°С.

Для повышения надежности в автобетоносмесителях применяются комплектующие лучших европейских и отечественных производителей.

Гидравлический привод стандартно комплектуется импортными элементами:
планетарным редуктором, маслоохладителем со встроенным фильтром и автоматическим регулятором температуры масла (Италия), эластичной муфтой «Centa» (Германия).



В системе автономного привода применяются дизельные двигатели: Д-242, Д-243, Д-245 (г. Минск, Республика Беларусь), Hatz, Deutz (Германия).

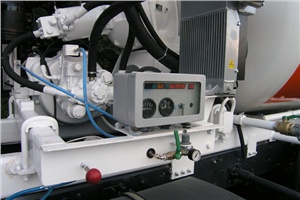

Автобетоносмесители с автономным приводом стандартно оснащаются современным пультом контроля и управления автономным двигателем, изготовленный в пылевлагозащитном исполнении на предприятии авиационной промышленности. Экран пульта из ударопрочного стекла позволяет производить контроль при закрытой крышке во время работы автономного двигателя.

Все металлические конструкции, работающие под постоянной нагрузкой (смесительный барабан и его элементы, несущая жесткая рама, стремянки, опорные ролики и т.п.) изготавливаются из износостойких легированных сталей. Стандартный диаметр смесительного барабана – 2200 мм, для автобетоносмесителей повышенной емкости (8, 9, 10 куб.м) диаметр смесительного барабана - 2300 мм, что позволяет осуществлять монтаж технологического оборудования на современные короткобазовые шасси.
В местах наибольшего износа толщина материала увеличина.

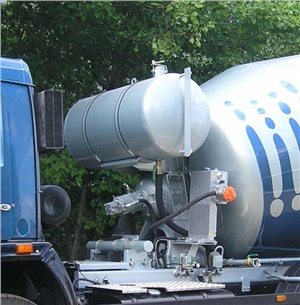

Водобак оборудован градуированной шкалой для точного дозироваяния расхода воды. ОПЦИЯ. Подсветка мерной линейки водяного бака для удобства в работе с тёмное время суток.

Предусматрен подогрев воды выхлопными газами от двигателя шасси или от автономного двигателя, что предотвращает замерзание воды в зимний период. Возможно быстрое отсоединение водобака от выхлопа (летнее время).

В серийном исполнении устанавливаются комбинированные крылья-брызговики из алюминия и пластика.

Разгрузочный лоток оснащается складывающимся откидным лотком, что значительно увеличивает длину лотка. Можно дополнительно подсоединить до двух секций лотков. Дополнительная защита лотка от абразивного воздействия обеспечивается футировкой. Отсекатель установленный на разгрузочном лотке позволяет дозировать малые порции, предотвращает вытекание остатков бетонной смеси.

Блок управления, позволяющий изменять скорость и направление вращения барабана, удобно располагается в зоне задней опоры.

Защитные фартуки, установленные между лонжеронами, препятствуют сильному загрязнению смесительного барабана при передвижении на строительной площадке и по улицам.

Покраска автобетоносмесителей осуществляется высококачественными трехкомпонентными лакокрасочными материалами, с высокой стойкостью к внешним воздействиям.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

58141А

58146W

58146V

58147W

58147Z

58148Z

58148W

58148M

58149W

58149Z

58149U

58140Z

58140W

58142 W

Вместимость смесительного барабана по выходу готовой смеси согласно условий эксплуатации., куб.м.

5

6

7

7

8

8

8

9

9

9

10

10

12

Привод смесительного барабана

Гидромеханический с отбором мощности от двигателя шасси

Гидромеханический с отбором мощности от автономного двигателя



Гидромеханический с отбором мощности от двигателя шасси

гидромеханический с отбором мощности от автономного   двигателя

Гидромеханический с отбором мощности от двигателя шасси

Гидромеханический с отбором мощности от автономного двигателя



Гидромеханический с отбором мощности от двигателя шасси через КОМ - 65201-42 040 10 типа «сэндвич» (производство ОАО «ТЗА»)

Гидромеханический с отбором мощности от   двигателя шасси через КОМ - ZF NMV-221 фирмы «ZF» (Германия)

Вместимость бака для воды, л.

450

650

650

650

800

800

800

800

800

800

Высота загрузки смесительного барабана, мм.

3600

3600

3600

3700

3700

3700

3700

3800



3800

3800

Высота выгрузки, мм

500…2000

100…2150

200...2250

150...2200

150…2200

350...2250

350...2250

500…2200

400...2350

400…2350

400…2400

400…2350

360…2310

360…2310

Частота вращения смесительного барабана, об/мин

0…14

0...14

0…14

0…14

0…14

0...14

0 …14

0…14

Масса технологического оборудования, кг

3150

3385

3385

3550

4070

4600

4000



4200

4800

4800

5300

4650

5500

Полная масса автобетоносмесителя, кг:

20725

24000

24000

24000

23940

31500

33100

33000

33100

33100

33500

40920

41000

41000

Тип базового шасси

Урал-55571-1151-40

КамАЗ-65115-1928-62

КамАЗ-65115-1958-62

КамАЗ-65115-1941-62

КамАЗ-6520-1035-61

КамАЗ-6520-1908-61

МАЗ-630305-250 Р1

КамАЗ-6520-1908-61

КамАЗ-6520-15

Урал-63685

КамАЗ-65201-1019-60

КамАЗ-65201-60

КАМАЗ-65201-1950

Габаритные размеры, мм

8000 х 2500 х 3600

7800x2500x3600

8000x2500x3700

8500 х 2500 х 3700

8500 х 2500 х 3700

8750 х 2500 х 3800

8750 х 2500 х 3800

9200 х 2500 х 3780

8600х2500х3800

8800х2500х3800

9000х2500х3900

8800х2500х3800

9800 х 2500 х 3800

10950 х 2500 х 3915
