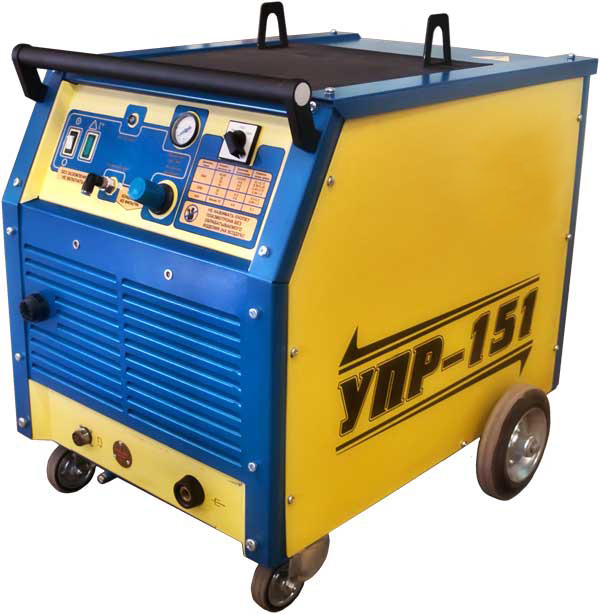

Установка плазменной резки УПР-151У3

Установка плазменной резки УПР-151У3 предназначена для использования в качестве источника питания для ручной или механизированной резки сталей (углеродистых, легированных, нержавеющих, жаропрочных), меди, алюминия и их сплавов.

По сравнению с газовой резкой обеспечиваются следующие преимущества:
• большая скорость и высокое качество реза;
• возможность резки тонких листов толщиной 0,2 - 1,5 мм;
• отсутствие грата уменьшает затраты на последующую механическую обработку для сварочно-сборочных работ;
• отсутствие короблений и деформаций ввиду малой ширины зоны термического влияния.

Установка оснащена системой подготовки сжатого воздуха и евроразъемом для подключения плазматрона. По заказу комплектуется ручным TSP-150 или машинным TSP-150 AUT плазматроном воздушного охлаждения производства TBi Industries (Германия), с бесконтактным зажиганием дуги, длина кабель-шланга 12м или 24м. Для работы с машинным плазматроном TSP-150 AUT комплектуется пультом дистанционного включения плазматрона.

Установка имеет 3 ступени тока резки (50А, 100А и 150А) для различных толщин металла; систему подготовки сжатого воздуха (фильтры грубой и тонкой очистки); автоматическую защиту от нарушения вентиляции, опасных перегрузок и отсутствия сжатого воздуха в плазматроне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наибольшая толщина разрезаемого листа стали при разделительной резке, мм

50

Наибольшая толщина разрезаемого листа стали при качественной резке, мм

35

Номинальный ток резки, А (при ПН-100%)

150

Номинальное напряжение дуги, В

140

Давление сжатого воздуха, МПа

0,3 - 0,6

Расход сжатого воздуха, л/мин

300

Номинальное напряжение питающей сети, В

380

Номинальная частота, Гц

50

Число фаз питающей сети

3

Потребляемая мощность, кВА

27

Габаритные размеры, мм

775х670х750

Масса, кг

190
