Поверхностные вибраторы
Поверхностные вибраторы серии ЭВ и ИВ

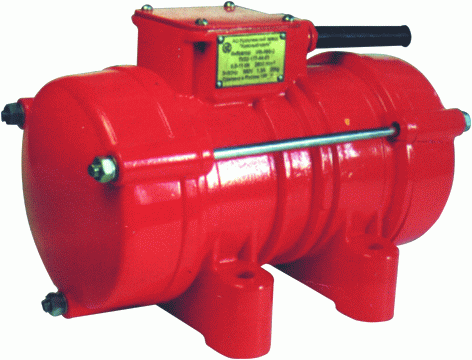

Поверхностные вибраторы представляют собой асинхронный электродвигатель с короткозамкнутым ротором, с установленными на концах вала дебалансами.
При вращении ротора электродвигателя возникают круговые колебания вибратора и присоединенного к нему механизма.
Конструкция вибратора обеспечивает виброустойчивость статорной обмотки и механическую прочность вала ротора, подшипникового узла и корпусных деталей. Статор электродвигателя встроен в алюминиевый или чугунный литой корпус с коробкой выводов и усиленными элементами крепления к вибромеханизму. Вал ротора опирается на подшипники. Дебалансные регулируемые узлы закрыты защитными кожухами. В коробке выводов установлена клеммная панель для соединения выводов статора с токоподводящим кабелем. Регулирование вынуждающей силы и амплитуды колебаний осуществляется изменением взаиморасположения дебалансов.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Число полюсов |
Скорость вращения, об./мин. (Гц) |
Вынуждающая сила, кН |
Статический момент, кг*см |
Напряжение питания, В |
Частота тока, Гц |
Мощность номинальная, кВт |
Мощность потребляемая,кВт |
Рабочий ресурс, ч |
Габаритные размеры, мм |
Масса, кг |
|
ЭВ-320-4 |
4 |
1500 (50) |
0,11...0,21 |
0,5...1,0 |
380; 3Ф |
50 |
0,09 |
0,18 |
900 |
191х107х132 |
4,6 |
|
ЭВ-320 |
2 |
3000 (50) |
0,5...1,0 |
0,5...1,0 |
380; 3Ф |
50 |
0,12 |
0,2 |
900 |
191х107х132 |
4,4 |
|
ЭВ-320Е |
2 |
3000 (50) |
0,5...1,0 |
0,5...1,0 |
220; 1Ф |
50 |
0,12 |
0,2 |
900 |
191х107х132 |
5,5 |
|
ИВ-127 |
4 |
1500(25) |
1,3...2,5 |
5,1...10,2 |
42, 380; 3Ф |
50 |
0,12 |
0,27 |
900 |
350х180х200 |
13,0 |
|
ИВ-99Б |
2 |
3000 (50) |
2,6...5,0 |
2,6...5,1 |
42, 380; 3Ф |
50 |
0,25 |
0,5 |
900 |
300х180х200 |
12,0 |
|
ИВ-99Е |
2 |
3000 (50) |
2,6...5,0 |
2,6...5,1 |
220; 1Ф |
50 |
0,25 |
0,5 |
900 |
300х180х200 |
14,5 |
|
ИВ-111 |
4 |
6000(100) |
3,7…7,5 |
1,0...1,9 |
42, 220; 3Ф |
200 |
0,55 |
0,79 |
200 |
300х180х200 |
11,5 |
|
ИВ-104Б-б |
6 |
1000(16,7) |
2,7...5,5 |
25,0...50,0 |
380; 3Ф |
50 |
0,37 |
0,53 |
900 |
515х235х250 |
33,0 |
|
ИВ-104Б |
4 |
1500(25) |
3,1...6,2 |
12,5...25,0 |
42, 380; 3Ф |
50 |
0,37 |
0,53 |
900 |
405х235х250 |
25,0 |
|
ИВ-98Б |
2 |
3000 (50) |
5,6...11,3 |
5,7…11,4 |
42, 380; 3Ф |
50 |
0,55 |
0,9 |
700 |
365х235х250 |
20,0 |
|
ИВ-98Е |
2 |
3000 (50) |
5,6...11,3 |
5,7…11,4 |
220; 1Ф |
50 |
0,55 |
0,9 |
700 |
365х235х250 |
22,5 |
|
ИВ-106 |
4 |
1500(25) |
6,1...12,3 |
25,0...50,0 |
380; 3Ф |
50 |
0,75 |
1,07 |
500 |
535х300х280 |
50,0 |
|
ИВ-107А |
2 |
3000 (50) |
9,9...20,0 |
10,0...20,0 |
42, 380; 3Ф |
50 |
1,1 |
1,5 |
700 |
460х300х280 |
40,0 |
|
ИВ-107А-1,5 |
2 |
3000 (50) |
9,9…20,0 |
10,0…20,0 |
42, 380; 3Ф |
50 |
1,5 |
2,1 |
700 |
460х300х280 |
41,0 |
|
ИВ-105 |
4 |
1500(25) |
9,4...24,2 |
38,0..100,0 |
42, 380; 3Ф |
50 |
1,1 |
1,57 |
500 |
565х345х320 |
86 |
|
ИВ-105-2,2 |
2 |
3000 (50) |
19,8...40,0 |
20,0...40,0 |
42, 380; 3Ф |
50 |
2,20 |
2,7 |
500 |
565х345х320 |
85 |
