Кошки
Кошки ручные ( тележки ) модели М грузоподъёмностью 0,5–1,0–2,0–3,2–5,0 тонн
Кошки ручные модели М г/п 0,5 – 1,0 – 2,0 – 3,2 - 5,0 тонн предназначены для позиционирования и перемещения грузов ручными талями в цехах, на складах и монтажных площадках при небольших грузопотоках с малыми скоростями перемещения грузов.
Монтируются на стандартных двутавровых балках с шириной полки от 50 до 220 мм (см. таблицу ниже для кошек различной грузоподъёмности).
Эксплуатация кошки разрешается при температуре окружающей среды не ниже минус 40 град С. Ручные кошки модели М могут эксплуатироваться в закрытом помещении и на открытом воздухе.
Допустимый уклон рабочих поверхностей подвесных путей – не более 3,0 мм на 1 метр пути.
Кошка ручная модели М грузоподъёмностью 0,5 тонн - типа А (без привода механизма передвижения). Кошки ручные модели М грузоподъёмностью 1,0; 2,0; 3,2 и 5,0 тонн – типа Б (с приводом механизма передвижения).
Отличительные особенности
• Кошки типа М удобны в эксплуатации – легко регулируются под различные размеры полок балок в очень широком диапазоне размеров. Быстрая и точная настройка по ширине балки достигается за счёт использования распорки с серьгой (несущий винт с противоположной резьбой).
• Легко перемещаются по балке, что достигнуто за счёт точного изготовления стальных колес-роликов, которые легко вращаются на закрытых смазанных подшипниках.
• Конструкция кошек типа М предусматривает защиту от опрокидывания и разрушения роликов.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
КМ-0,5А |
КМ-1,0Б |
КМ-2,0Б |
КМ-3,2Б |
КМ-5,0Б |
|
Грузоподъёмность, кг |
500 |
1000 |
2000 |
3200 |
5000 |
|
Ширина полки балки, мм |
50-220 |
50-220 |
66-220 |
74-220 |
90-220 |
|
Макс. толщ. полки, мм |
25 |
25 |
25 |
25 |
25 |
|
Мин. радиус кривизны пути, м |
0,9 |
0,9 |
1,15 |
1,4 |
1,8 |
|
Усилие на тягов. цепи при ном. нагрузке, даН |
3 |
6 |
7 |
7 |
9 |
|
Масса без тягов. цепи, кг |
8 |
11,2 |
18 |
35,4 |
51,8 |

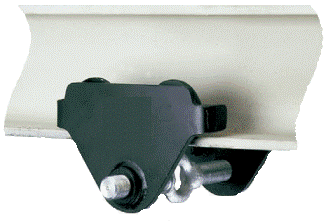

Ручная кошка М тип А (без механического привода) состоит из двух щек с четырьмя роликами, распорки с серьгой для подвески тали.

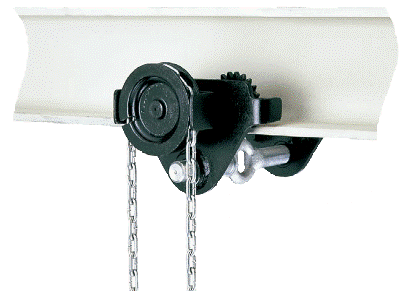

Кошка М тип Б состоит из щеки с холостыми роликами, щеки с приводными роликами, распорки с серьгой для подвески тали, звездочки, цепи тяговой, приводного вала шестерни.
В комплект поставки входят: кошка в сборе, упаковка, паспорт.
Эксплуатация, техническое освидетельствование и надзор за техническим состоянием кошки должен осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов».
Срок гарантии 2 года со дня ввода кошки в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
