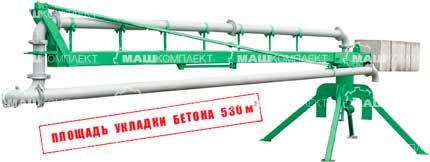

Бетонораспределитель БРП 13 «БАРРАКУДА»

Бетонораспределитель БРП 13 «БАРРАКУДА — практичное и экономичное решение при подаче бетона на строительной площадке. Агрегат предназначен для приёма свежеприготовленной бетонной смеси от бетононасосов и укладки её в сооружения из монолитного бетона и железобетона. Применяется при бетонировании больших открытых площадей: оснований сооружений (нулевой цикл), дорожных покрытий, аэродромов, гидротехнических сооружений, перекрытий и крыш зданий и т.д.

Применение бетонораспределителей значительно расширяет производственные возможности стационарных бетононасосов, позволяя укладывать бетон в местах, труднодоступных для прокладки бетоновода. Использование бетонораспределителя решает проблему постоянного перемещения бетоновода, что повышает скорость выполнения работ.

Агрегат состоит из направляющей полой стрелы прямоугольного сечения с установленным на ней рабочим бетоноводом, заканчивающимся поворотным гибким трубопроводом («хоботом») с выходным соплом. С тыльной стороны стрелы расположена коробчатая балка с железобетонным балластом (противовесная консоль). Через опорно-поворотное устройство, установленное в верхней части стойки бетонораспределителя, обеспечивается вращение стрелы с максимальным вылетом бетоновода в десять метров и на 365°, в зависимости от условий эксплуатации (длина, высота и площадь обслуживания) в горизонтальной плоскости, и перекрытие бетонораспределителем площади заливки в 530 м2.

Опорная стойка бетонораспределителя выполнена из трубы круглого сечения и является основанием агрегата, к опорной стойке крепятся держатели откидных опор. Опоры, расположенные в основании стойки, выпускаются откидными, и вместе с бетонным противовесом обеспечивают надёжную устойчивость кругового распределителя при его работе. При транспортировке бетонораспределителя откидные опоры агрегата складываются и крепятся к основанию в вертикальном положении.

Бетонораспределитель подключается к бетононасосу с помощью труб бетоновода необходимой длинны. Бетоновод, входящий в комплект бетонораспределителя, состоит из стандартных патрубков и фасонных труб. Конструкция бетонораздатчика позволяет в кратчайший срок заменить использованные трубы бетоновода на новые.

Трубы бетоновода имеют распространенный внутренний диаметр 125 мм, что способствует быстрой замене изношенных труб на новые и обеспечивает нормальную работу агрегата при максимальной крупности заполнителя бетонной смеси до 50 мм.

В качестве поворотных шарниров и соединений труб бетоновода служат продольно-поворотные муфты.

Подающий бетоновод в новом состоянии рассчитан на рабочее давление до 80 бар. Противовес для подающего бетоновода обеспечивает устойчивое положение кругового распределителя.

При передислокации распределителя при помощи строительного крана, может бетонироваться практически любой размер площади простым вытягиванием или укорачиванием подводящей линии или подводящей трубы.

Размер механического распределителя при готовности к транспортировке не занимает много места, а значит, его легко перевозить на трейлере или грузовике к различным строительным площадкам.

Бетонораспределитель становится «мобильным» с применением специального прицепа. Агрегат легко фиксируется на платформе специального прицепа при помощи клиньевых запирающих устройств. Наличие специального прицепа позволяет транспортировать бетонораздатчик по дорогам общего пользования, что немаловажно при передислокации бетонорапределителя с объектов как рядом находящихся, так и находящихся в разных городах России.

Наличие транспортного ящика, расположенного на специальном прицепе, позволяет перевозить с собой дополнительные приспособления необходимые для продуктивной работы бетонораспределителя.

Съёмные дополнительные опоры (опция) позволяют увеличить высоту бетонораспределителя на 1,2 м. Применение съемных опор позволило решить проблему с заливкой более высоких участков строящихся сооружений.

Конкурентные преимущества бетонораспределителя БРП 13 «БАРРАКУДА»:
• Простота и удобство в обслуживании.
• Площадь укладки бетона 530 м2.
• Экономичность.
• Небольшие габариты агрегата.
• Быстрая замена труб бетоноводов.
• Распространенный размер бетоновода.
• Наличие специального прицепа для перевозки.
• Наличие специальных дополнительных опор.
• Крупность заполнителя до 50 мм.
• Разворот стрелы на 365 градусов.

Применение бетонораспределителей:
• На больших площадях и поверхностях, которые находятся либо вне достижения или только частично в пределах достижения укладки насосов.
• Для этажей и колонн, где использование стрелы для укладки было слишком сложным.
• При производстве сборных конструкций.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Максимальный вылет стрелы, м

13

Угол поворота стрелы в горизонтальной плоскости, град.

365

Площадь перекрытия (обслуживания) рабочей площадки бетонораздатчиком, м2

530

Диаметр бетоновода (внутренний)

125

Давление в системе бетоноводов, МПа (бар)

8 (80)

Максимальная крупность заполнителя бетонной смеси

50

Масса конструктивная без балласта

1100

Масса балласта

800

Габаритные размеры в рабочем положении (L×B×H), мм

15225×2330×3150

Габаритные размеры в транспортном положении (L×B×H), мм

7000×1100×1800

Температурный режим эксплуатации, °С

от -5 до +40
